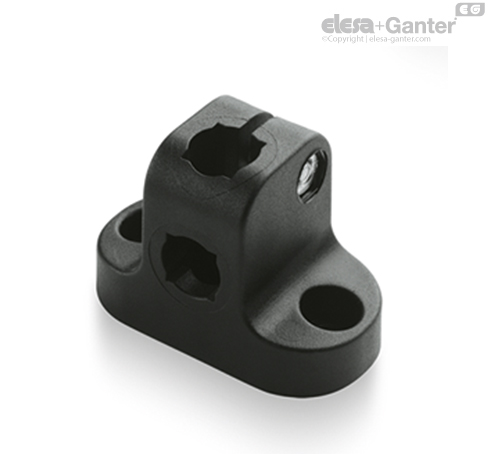

MSX-B taban: cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renkte, mat kaplamalı. Altıgen soketli ve somunlu bir M5 paslanmaz çelik silindirik başlı vida kullanarak sabitleme.
MSX-C T şekilli kıskaç: cam elyafı ile güçlendirilmiş teknopolimer, siyah renkte, mat kaplamalı. Altıgen soketli ve somunlu M5 paslanmaz çelik silindirik başlı vidalar kullanarak sabitleme.
MSX-TA-TB-TC-TD-TE-TF cihaz kıskaçları: cam elyafı ile güçlendirilmiş teknopolimer, siyah renkte, mat kaplamalı. Altıgen soketli ve somunlu bir M5 paslanmaz çelik silindirik başlı vida kullanarak sabitleme.

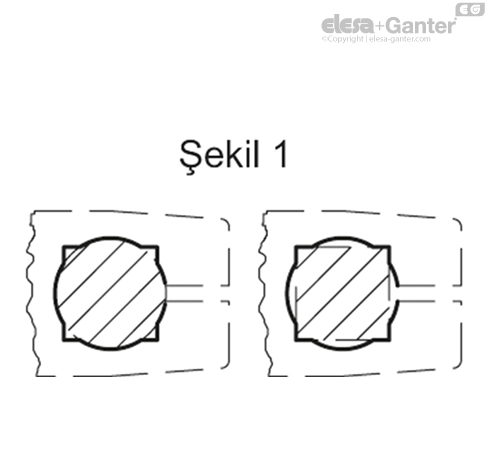

MSX. serisi bağlama kıskaçlarının deliklerinin geometrisi, hem yuvarlak kesitli boruları hem de kare kesitli boruları sabitlemek için tasarlanmıştır, son olarak parçaların dönmesini önler (bkz. Şekil 1).

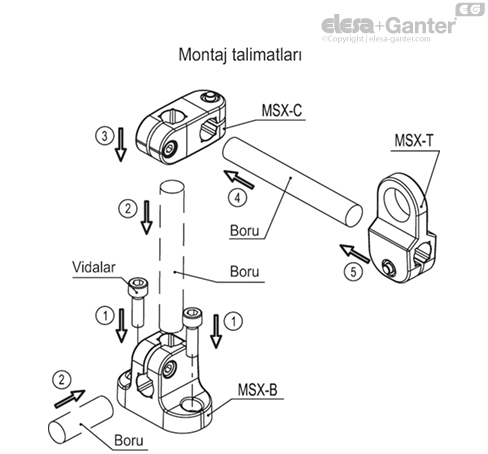

Tabanı, altıgen soketli 2 M6 silindirik başlı vida kullanarak monte edin (birlikte verilmez).
Bağlantı borusunu tabanın deliğine yerleştirin ve ayar vidasını vidalayarak bağlantı borusunu kenetleyin. Önerilen sıkıştırma torku 5 Nm'dir.
Bağlantı borusunu iki yollu kıskacın şekil verilmiş deliğine yerleştirin.
Diğer bağlantı borusunu iki yollu kıskacın deliğine yerleştirin.
Bağlantı borusuna mevcut altı tanesi arasından seçilmiş doğru cihaz kıskacını yerleştirin. Bileşenlerin konumlandırılmasından sonra ayar vidalarını vidalayarak bileşenleri sıkıştırın. Önerilen sıkıştırma torku 5 Nm'dir.
