Özellikler
Tipler
- Tip LKU: Sol taraftan sabitleme, yaylı pistonlu
- Tip RKU: Sağ taraftan sabitleme, yaylı pistonlu
- Tip BKU: Her iki taraftan sabitleme, yaylı pistonlu
- Tip L: Sol taraftan sabitleme, yaylı pistonsuz
- Tip R: Sağ taraftan sabitleme, yaylı pistonsuz
- Tip B: Her iki taraftan sabitleme, yaylı pistonsuz
Çinko pres döküm
nikel kaplı
Yaylı pistonlar GN 614-KU
Yuva
Plastik (Poliasetal POM)
50 °C sıcaklıklara kadar dirençli
Paslanmaz Çelik AISI 420C, sertleştirilmiş bilye
Bilgi

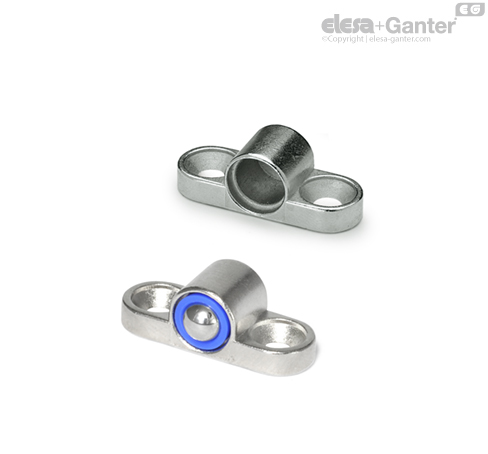

GN 614.1 Yaylı pistonlar için tutucu / yan baskı pimleri, durdurma için ve basma veya bastırma elemanları olarak kullanılır. Bir veya iki gömme başlı vida kullanılarak yapılan kolay bağlama, yaylı piston için H7 tolerans aralığına sahip bir yerleştirme deliğinin boyutu ve üretilebilirliği nedeniyle mümkün olmadığı yerlerde kullanılmasına olanak verir.
GN 614.1 yan baskı pimleri, yaylı pistonlar için bir tutucu ve Paslanmaz Çelik Yaylı pistonGN 614_|S|_tip KU’dan oluşur.
Tip R, L ve B’de yaylı pistonlar için yalnızca „boş“ bir tutucu (yaylı pistonsuz) temin edilir ve KD, MS ve NI tiplerinin diğer GN 614-6 ve GN 614-8 tasarım çeşitleri ile birlikte kullanılabilir.
