GN 614.8
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Yuva
Paslanmaz Çelik AISI 303 NI
Bilye
Paslanmaz Çelik AISI 420C, sertleştirilmiş
Tespit halkası (yay)
Paslanmaz Çelik AISI 631
Sürtünmeli yatak

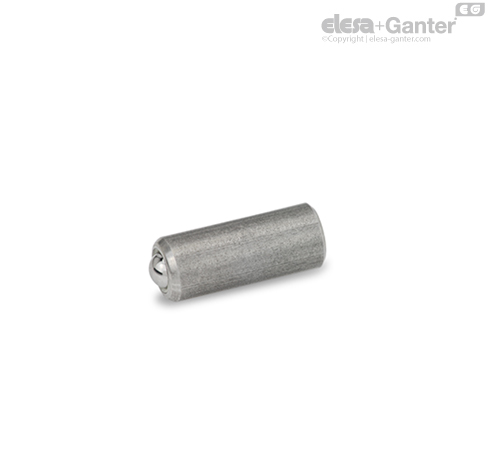

GN 614.8 Paslanmaz Çelik-Yaylı pistonlar, basınç ve erteleme fonksiyonlarının yanı sıra kilitleme için kullanılmaktadır.
Bilye, kolayca hareket edebilmesi için plastik bir muhafaza içine monte edilmiştir. Bu da, yuvarlanmayı sağlar ve dolayısıyla kilitleme özelliklerini optimum duruma getirir. En önemlisi de bu, karşı parçanın üzerindeki yıpranmayı azaltır.
Bu pistonların başka bir özelliği ise plastik yatağın elektrik yalıtkanı işlevi görmesidir.
Montaj deliklerinde, ekli bağlantı parçası için d1 F8 ve baskı bağlantı parçası için d1 H9 tolerans önerilir.
