GN 817.6
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
ellerGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Paslanmaz Çelik
Topuz, Plastik (Poliamid PA)
Mıknatıs
Sert ferrit
Sensör / Sensör klipsi
Plastik (Poliamid PA), siyah, mat
Kablo (Dış kablo kılıfı)
Poliüretan PUR, siyah
Altıgen somunlar ISO 8675
Paslanmaz Çelik A2

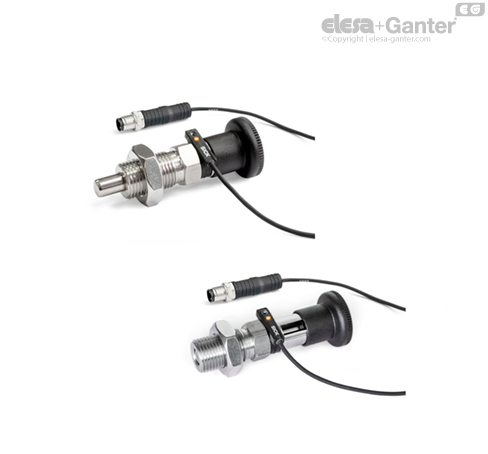

Paslanmaz Çelik-İndeksleme pistonları GN 817.6, konum izleme için sensörlüdür ve piston pim durumunun elektronik olarak izlenmesini sağlar. Bu amaçla, kavrama sırasında kilitleme mesafesi l1’in yaklaşık 2/3’ünden sonra sensörü açan bir mıknatıs piston pimine entegre edilmiştir.
Ardından sensör elektronik aksamları, bir makine kontrolüne bir yüksek sinyal çıkışı verir ve ayrıca bu anahtarın durumunu sensördeki bir LED’le belirtir.
Arızaları önlemek için indeksleme pistonuna hiçbir harici manyetik alan etki etmemelidir. Paslanmaz Çelik-İndeksleme pistonları GN 817.6, bir sensörle, sensör klipsiyle, Allen® anahtarıyla ve altıgen başlı somunla birlikte gelir.
Sensör kablosunun konumu, sensör klipsinin takılması sırasında serbestçe seçilebilir.

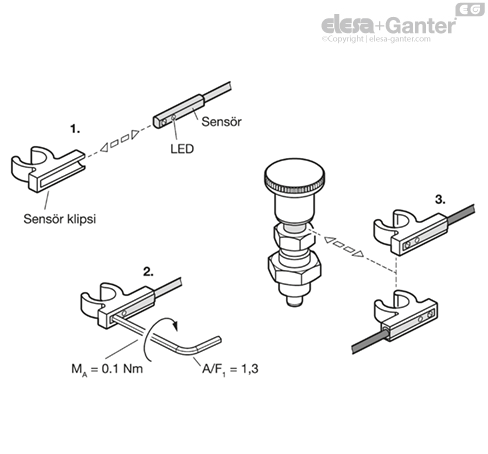

Kurulum adımları:
1. Sensörü, sensör klipsinin içerisine yandan takın.
2. Sensörün altıgen başlı vidasını sıkın.
3. Sensör klipsini, indeksleme pistonunun halka oluğuna herhangi bir yönden klipsleyin ve ardından gerekirse yönü, döndürerek ayarlayın.
