ÖZELLİKLER
Tipler
- Tip A: Topuz ile çalışma, siyah manşon, kilitleme somunsuz
- Tip AK: Topuz ile çalışma, siyah manşon, kilitleme somunlu
- Tip AR: Topuz ile çalışma, kırmızı manşon, kilitleme somunsuz
- Tip ARK: Topuz ile çalışma, kırmızı manşon, kilitleme somunlu
- Tip B: Anahtar ile çalışma, siyah manşon, kilitleme somunsuz
- Tip BK: Anahtar ile çalışma, siyah manşon, kilitleme somunlu
Dişli gövde
Galvanizli çelik, mavi pasifleştirilmiş
Pim
Paslanmaz Çelik AISI 303
Tespit halkası (yay)
Paslanmaz Çelik AISI 301
Topuz
Plastik (Poliamid PA)
Manşon
Plastik (Poliamid PA)
BİLGİ

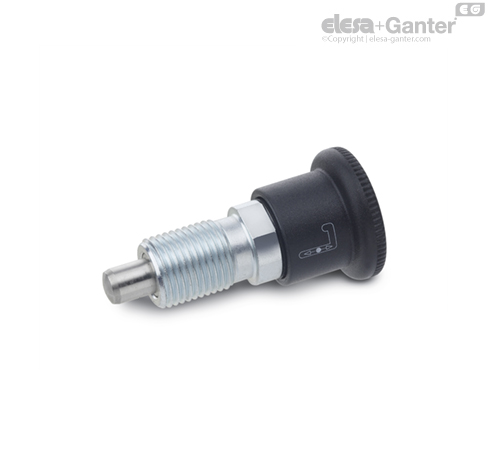

Çalışmadığı zamanlarda GN 816 kilitleme pistonlarının pistonu dışarı çıkar. Geri çekmek için, yay gücüne karşı hareket ettirin ve 90° döndürerek son pozisyonunda tutun.
Kam eğrisinin şekli, pistonu kazara çalışmaya karşı korur.
Düğmeyi (Tip AR/ARK) çalıştırırken, görünür kırmızı kapak manşonu kilit durumunu gösterir: İndeksleme pimi dışarı çıkmaz.
Anahtar (Tip B / BK) ile çalıştırma uygulaması için pistonu hareket ettirecek bir anahtar gereklidir. Bu uygulamada, kapak manşonu kilitleme pistonunun izinsiz olarak çıkmasına karşı ilave güvenlik ve emniyet sağlamaktadır. Kapak manşonu, kirlerin neden olduğu arızaya karşı da ilave koruma sağlar.
Aksesuar
Anahtarlar GN 816-K
Plastik (Poliamid PA)
(Tüm kilit pistonları aynı anahtara sahiptir)
Montaj talimatları
Anahtarlı versiyon (Tip B / Tip BK)
