ÖZELLİKLER
Tipler
- Tip B: hareketsiz konumsuz
- Tip C: hareketsiz konumlu
Kılavuz
Çinko pres döküm
plastik kaplama
siyah, dokulu kaplama
Pim
Paslanmaz Çelik AISI 303
Havşa başlı vida DIN 7991
Paslanmaz Çelik AISI 304
Topuz
Plastik (Poliamid PA)
siyah, mat
BİLGİ

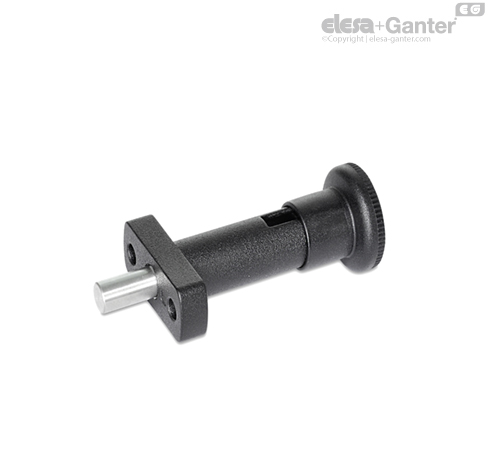

GN 817.9 indeksleme pistonları, indeksleme pimlerinin özel versiyonlarının daha küçük birim miktarlarında da ekonomik olarak yapılabilmesini sağlayacak şekilde tasarlanmıştır.
Gerekirse, indeksleme pimleri makine ile veya yukarıdaki çizimde gösterildiği gibi kullanıcı tarafından takılır. Gömme başlı vida ile monte edilirler ve bu nedenle birkaç kez takılabilirler. Tüm parçalar monte edilmemiş set içinde temin edilir.
İndeksleme pistonları tip C, pistonun geri çekilmiş pozisyonunda kalmasını gerektiren uygulamalarda kullanılır. Bunu sağlamak için, topuz geri çekildikten sonra 90° derece çevrilir. Bir çentik, pistonu bu pozisyonda tutar.
