Özellikler
Tipler
- Tip B: hareketsiz konumsuz
- Tip C: hareketsiz konumlu
- Sertleştirilmiş ve taşlanmış pim
Plastik Topuz (Poliamid PA)
Bilgi

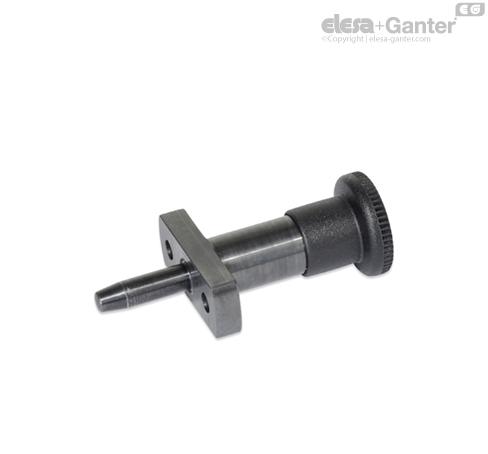

GN 817.5 indeksleme pistonları silindirik delikli DIN 172 / DIN 179 konumlandırma burçlarının sağladığı kılavuzluk ile yüksek derecede kesin konumlandırma sağlar. Gerçek indeksleme deliği konik delikli GN 172.1 / GN 179.1 konumlandırma burçları ile donatılmıştır.
İndeksleme piminin / indeksleme deliğinin konik şekli, konumlandırmanın neredeyse boşluksuz ve dolayısıyla yüksek derecede hassas olmasını sağlar.
Tip C, pistonun geri çekilmiş pozisyonunda kalmasını gerektiren uygulamalarda kullanılır. Bunu sağlamak için, topuz geri çekildikten sonra 90° derece çevrilir. Bir çentik, pistonu bu pozisyonda tutar.
Yapı ve montaj talimatları
Uzunluk l7, indeksleme piminin burcun konisinin içerisine girme derinliği ile belirlenir.
Uzunluk l8, indeksleme piminin tamamen serbest kalmasını sağlamalıdır; daha sonra burç uzunluğu ve plaka kalınlığı artı herhangi bir boşluk belirli sınırlar dahilinde seçilebilir.
Bağlı olması durumunda pimin geriye kalan strok boyu, pimin konik kısmının kılavuz burcun konisine boşluksuz olarak yerleşmesini sağlamak için minimum 0,5 mm olmalıdır.
Her indeksleme pistonu çapı d1 için iki farklı piston pimi uzunluğu l1 mevcuttur (ürün tablosuna bakınız).
Güvenli bir geriye kalan strok boyu için: l9 = l1 - 0.5 mm
Tolerans n6’ya sahip montaj burçları için dış çapa karşılık gelen tolerans H7’ye sahip bir delik verilir.
Uygun kılavuz burç DIN 172 ve DIN 179 silindirik delik ve konik deliklik kılavuz burçlar GN 172.1 / GN 179.1 ile.
