GN 817.3

İndeksleme pistonları

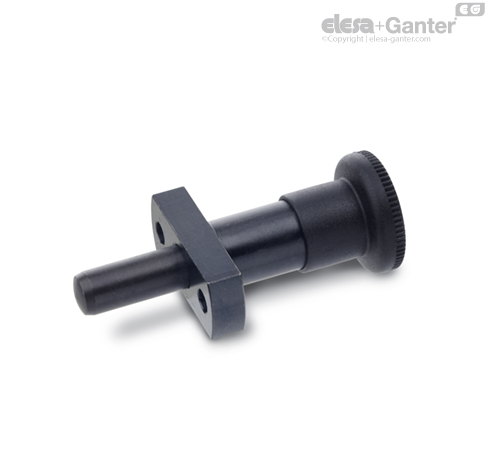

GN 817.3 indeksleme pistonları, kılavuz burçlar DIN 179 _|S|_kullanıldığında uygun fiyatlı bir hassas yerleşim sağlar.

Bu amaçla kılavuz burç DIN 179  kılavuz olarak kullanılır ve pistonun boyutu l₃ burcun uzunluğunu belirler.

Bu nedenle, hassas konum, pistondaki kılavuz pimine değil, kılavuz burcunun (delik toleransı F7) ve pistonun (tolerans h7) doğruluğuna bağlıdır. Her iki bileşen de sertleştirilmiştir ve taşlanmıştır. Burç uzunluğu konumlandırmanın doğruluğunu da etkileyebilir.

Tip C, pistonun geri çekilmiş pozisyonunda kalmasını gerektiren uygulamalarda kullanılır. Bunu sağlamak için, topuz geri çekildikten sonra 90° derece çevrilir. Bir çentik, pistonu bu pozisyonda tutar.

• İndeksleme pistonları çeşitleri

• Kılavuz burçlar DIN 179

• ISO-Temel Toleranslar -

• Plastik özellikler

Her indeksleme pistonu çapı d₁ için iki farklı piston pimi uzunluğu l₁ mevcuttur.

Uzunluk l₃, indeksleme piminin tamamen serbest kalmasını sağlamalıdır; daha sonra burç uzunluğu ve plaka kalınlığı artı herhangi bir boşluk belirli sınırlar dahilinde seçilebilir.

Tolerans n6’ya sahip montaj burçları için dış çapa karşılık gelen tolerans H7’ye sahip bir delik verilir.

Uygun kılavuz burç DIN 172 ve DIN 179 belirtilir.
