Elesa+Ganter ürün yelpazesi titreşim sönümlemeden sorumlu çeşitli ürünleri içerir:
Çok çeşitli sönümleme elemanı ve çok sayıda olasılık, doğru ürünü seçmede bazı zorluklara neden olabilir, bu nedenle ana sönümleme elemanının NBR kauçuk, PUR plastik veya silikon kauçuk olduğu titreşim takozlarına odaklanacağız. Size bu ürünlerin temel özelliklerini ve örnek uygulamaları göstereceğiz.

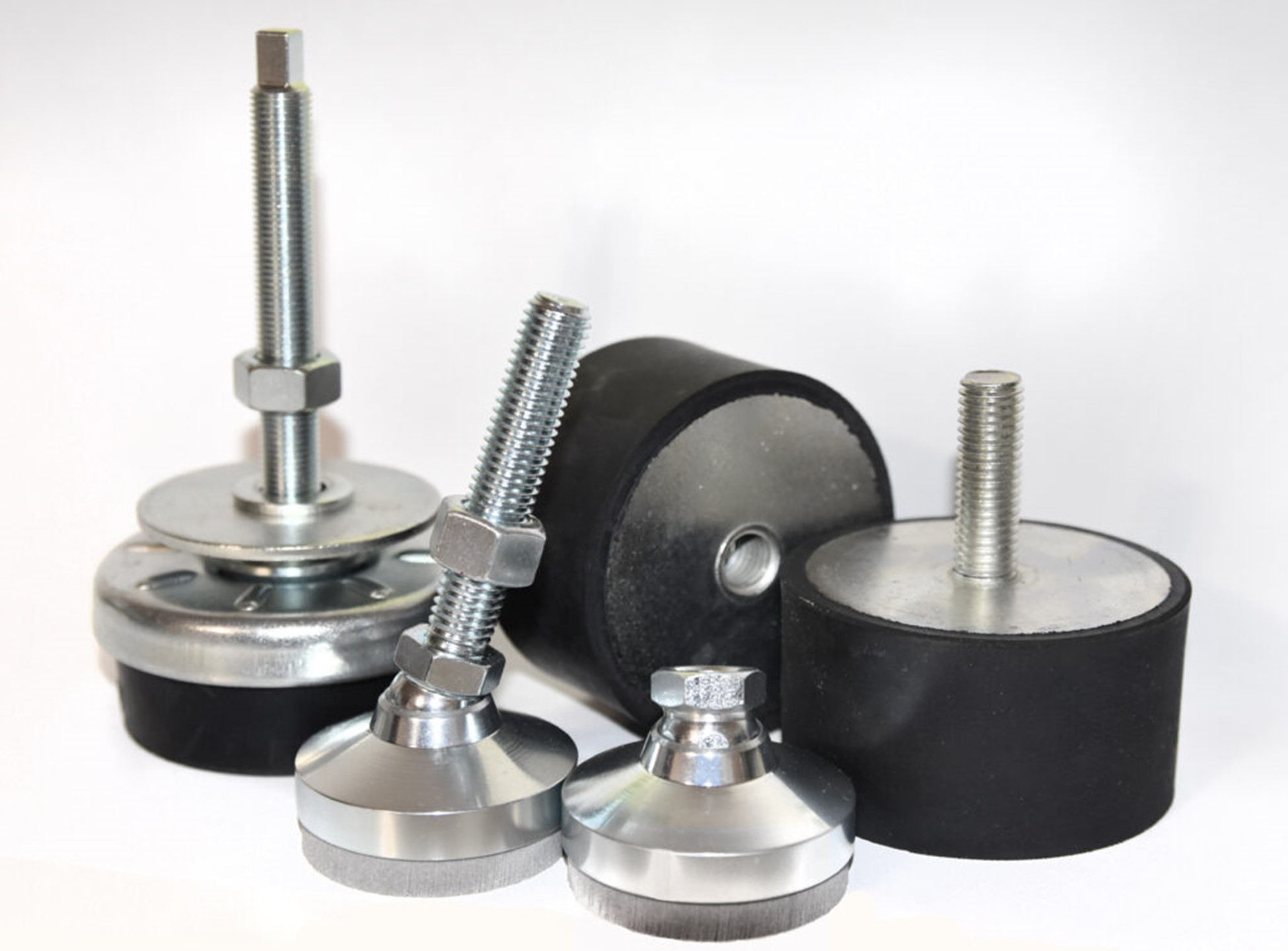

Fotoğraf 1. M12 dişli veya delikli çeşitli titreşim sönümleme çözümleri
Sol resim, LW.A ağır hizmet ayağı, sol ön resim GN 342.2 salınımlı ayak, GN 342.1salınımlı ayak ve sağda DVA.4 ve arka planda DVA.2
Bir titreşim sönümleyici titreşimleri nasıl sönümler ve bunu neden yapar?
Titreşimleri sönümleme yeteneği, kauçuğun özelliklerinin ve titreşim izolatörünün hareket etme yeteneğinin bir sonucudur. Her metal-kauçuk titreşim izolatörü statik yük altında bükülür. Yüksüz sönümleme yoktur. Ek olarak, titreşimlerin etkisi altında (küçük bir ölçüde) bükülür, bu sayede enerjilerini dağıtabilir. Kauçuğun sertliği, enerjiyi dağıtma yeteneğinin bir ölçüsü olarak hizmet eder. Bu özelliklerin her ikisi de (kauçuk sertliği ve yük altında statik sapma) titreşimleri sönümleme yeteneğini etkiler. Bu nedenle, Elesa+Ganter ürün yelpazesinde, tüm titreşim sönümleyiciler üç farklı sertlikte mevcuttur ve sönümleme kapasitesi ile sapma ilişkisini her zaman diyagramlar şeklinde sağlarız, bu da titreşim izolatörünü uygulama koşullarına çok doğru bir şekilde ayarlamanıza olanak tanır.
Makinelerdeki titreşimler, miller, volanlar, diskler ve diğer elemanlar gibi (genellikle dönen) hareketli elemanların dengesizliğinden kaynaklanır. Titreşimler ayrıca, örneğin içten yanmalı ve elektrikli motorların karakteristiği olan düzensiz dişlilerden de gelir.
Sönümlenmemiş titreşimler öncelikle ekipmanın kullanım ömrünü etkiler. Diğer şeylerin yanı sıra şunlara neden olurlar:
Ek olarak, sönümlemesiz titreşimlerin meydana gelmesine genellikle operatörlerin ve çevredekilerin çalışmalarını olumsuz yönde etkileyen gürültü eşlik eder. Tüm bu rahatsızlıklardan kaçınmak için etkili bir şekilde bastırmalı ve bunu yapmak için doğru bileşenleri seçmeliyiz.
Doğru sönümleme elemanını seçmek için bilmemiz gerekenler nelerdir?
Bir sönümleme elemanı seçmeden önce kendinize birkaç soru sormaya değer. Birincisi, belirli bir elemanı nasıl kurmak istediğimiz ve hangi konumda çalışması gerektiği sorusudur. Büyük bir makineyi, bu amaç için uyarlanmış vibro yalıtımlı bir makine ayağı üzerinde ayarlamak, tesviye için tasarlanmamış bir vibro izolatöre göre daha kolay olacaktır.
Dikkate almamız gereken bir diğer husus, titreşim kaynağının parametreleri ve bu titreşimleri ne ölçüde sönümlemek istediğimizdir. Bu noktada, kaynak titreşimlerinin frekansını belirlemek gerekecektir.
Doğru sönümleme elemanını seçmemizi kolaylaştıracak 3 tipik titreşim sönümleme uygulaması sunuyoruz:

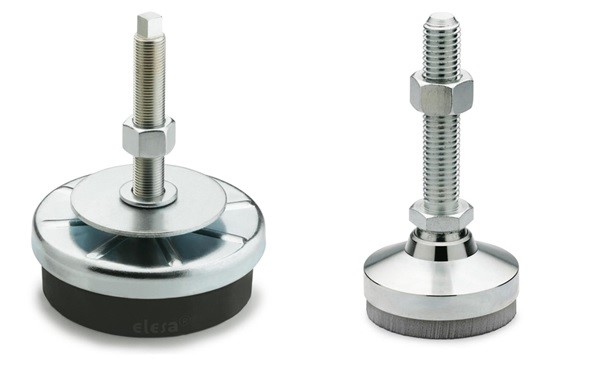

Fotoğraf 2. Makineyi desteklemek için kullanılan vibro yalıtım elemanları. Solda, LW.A ayağı ve sağda GN 342.2 ayağı
Cihazın hassas bir şekilde temellendirilmesi ve ayarlanması görevi ile karşı karşıya kalırsak, sönümleme eki olan salıncak ayaklarını seçmeliyiz. Bu, düzensizlik, seviye sapmaları ve uygun eğimi belirleme ihtiyacı ile uğraştığımız bir durumda (örneğin, kasıtlı olarak bir yönde bir eğim elde etmek) ideal bir çözümdür. Bu durumda, kendinden hizalamalı bileşenler GN 342.1 ve GN 342.2'yi başarıyla kullanabiliriz. Bu elemanlar hem aktif (makineden çevreye) hem de pasif (ortamdan makineye) titreşimlerin çok iyi izolasyonunu sağlar.
Ayrıca torna tezgahları, freze makineleri ve işleme merkezleri gibi büyük işleme makinelerinin montajı durumunda titreşim yalıtım bileşenlerini kullanabiliriz. Cihaz için mükemmel hazırlanmış bir temele sahip olmadığımız, ancak onu yerleştirmek ve titreşimleri sönümlemek istediğimiz bir durumda, LW.A serisi titreşim sönümleyicilerin kullanılmasını öneririz. Titreşimleri etkili bir şekilde sönümlerler ve neredeyse 4 ton (en büyük versiyon) olan 40000 N'ye kadar yüklere dayanabilirler ve ince dişli bir pim sayesinde hassas bir şekilde ayarlanabilirler. GN 342.1 ve GN 342.2 serileri kadar salınıma sahip değildirler, ancak özel tasarımları sayesinde yataydan hafif sapmalara izin verirler.

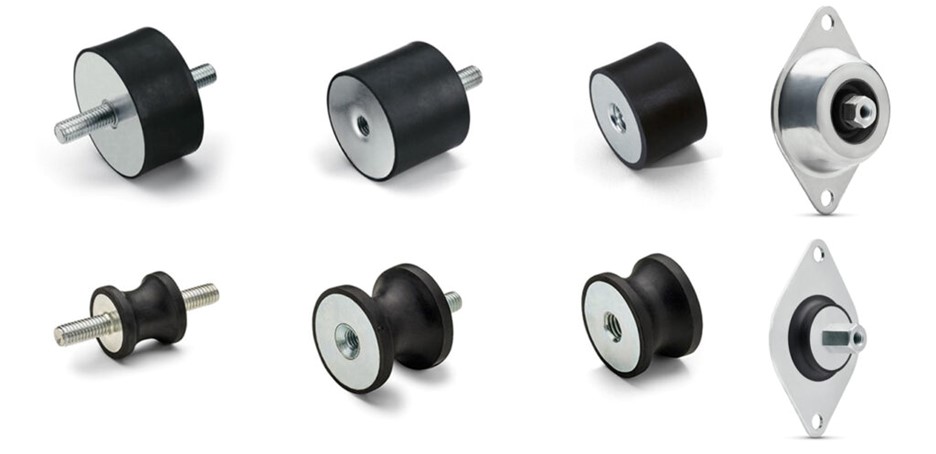

Fotoğraf 3. Üstte, DVA serisi (solda: DVA.1, DVA.2 ve DVA.3),altta DVC serisi (solda: DVC.1, DVC.2, DVC.3), sağ üstte DVG serisi ve sağ altta DVI
Doğrudan makineye monte edilen elektrik motorlarının, fanların, dişli motorların çalışmasından kaynaklanan titreşim kaynaklarını izole etmemiz gerekirse, DVA, DVC, DVI veya DVG serisinden titreşim izolatörleri kullanabiliriz.
Bu serideki vibro-izolatörler aşağıdaki kriterlere bağlı olarak seçilebilir:
DVA serisi, üç farklı kauçuk sertliğinde ve farklı montaj tiplerinde mevcut olan silindirik titreşim izolatörleridir. Galvanizli çelik ve paslanmaz çelik olarak çok çeşitli boyutlarda mevcutturlar.
DVC serisi, yanal yer değiştirmeye karşı daha fazla duyarlılığa sahip titreşim takozlarıdır. Yatay yönde daha geniş bir hareket aralığına izin verirler.
DVI ve DVG titreşim takozları, duvarlara ve tavanlara montaj için uyarlanmış özel versiyonlardır. Klima veya havalandırma ekipmanlarını takmak için idealdirler.

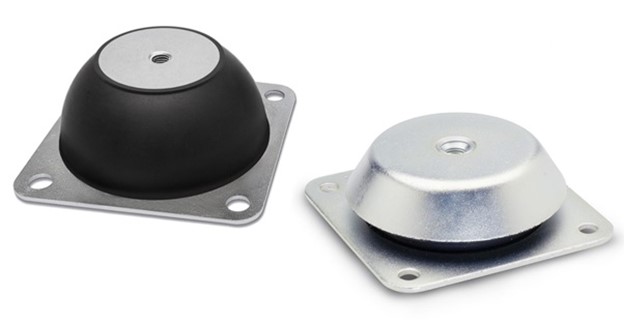

Fotoğraf 4. Ağır hizmet uygulamaları için titreşim sönümleyiciler. Solda DVE serisi, sağda, GN 148
Yapılara büyük titreşim elemanlarının takılması gerekiyorsa, GN 148 veya DVE serisi titreşim izolatörleri ideal çözüm olacaktır. Daha küçük yükler için (300 kg'a kadar) DVE serisini ve daha büyük yükler için (2000 kg'a kadar) GN 148 serisini seçin. DVE serisi söz konusu olduğunda (cihazımızın çalışacağı ortama bağlı olarak), galvanizli ve paslanmaz çelik versiyonlar arasında seçim yapabiliriz.
GN 148 serisi, her üretim alanında kullandığımız gres ve yağlara karşı dayanıklı olan galvanizli çelik ve NBR kauçuğun bir kombinasyonu olarak mevcuttur. Cıvatalı bağlantı ayrıca yüklerin radyal yönde aktarılmasına izin verir. Motorları güç jeneratörlerine monte etmek için idealdirler.
3. Tampon olarak kullanılan bileşenler

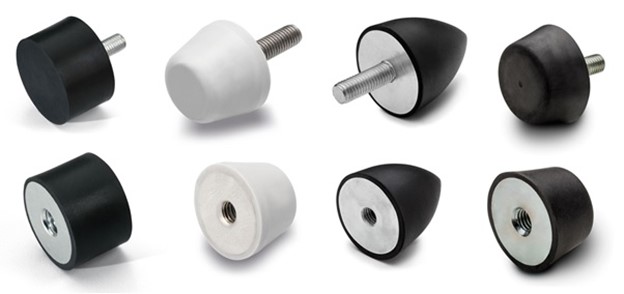

Fotoğraf 5. Soldan, DVA.4 serisi (üstte) ve DVA.5 (altta), beyaz DVF.6 serisi (üstte) ve DVF.7 (altta), konik DVA.6 serisi (üstte) ve DVA.7 (altta) ve DVB.6 ve DVB.7 serisi sağ altta üstte
DVB, DVA.4, DVA.5, DVA.6 ve DVA.7 serilerinin yanı sıra beyaz DVF serisinin vibro izolatörleri tampon olarak kullanılabilir. Bunları nasıl kullanmak istediğimize bağlı olarak, sönümleme elemanının kauçuk kısmının farklı şekillerine sahibiz. Bu, tamponu özel olarak hazırlanmış bir girintinin içine takmamızı sağlar. Bir tampon, bu amaç için hazırlanmış bir çerçeveye açılan kapıyı bir şekilde sabitleyen bir eleman da olabilir.
Paslanmaz çelik tasarımlı beyaz DVF serisi, beyaz renk üzerinde her türlü kirin net bir şekilde görülebildiği gıda endüstrisi ve hijyenik uygulamalar için idealdir. Yapımında kullanılan silikon kauçuk, -50 ila 200 santigrat derece arasındaki sıcaklık aralığında çalışır. Bu malzeme, gıda endüstrisinde kullanım için FDA (Gıda ve İlaç Dairesi) tarafından onaylanmıştır.
Tüm Elesa+Ganter vibro-izolatörleri, içlerinde kullanılan kauçuğun kesin olarak tanımlanmış fiziksel özellikleri (sertlik gibi) sayesinde, belirli bir uygulamaya mükemmel şekilde uymalarını sağlar. Tüm bu veriler, tek tek ürünlerin veri sayfalarında bulunabilir.
