Tankların havalandırılmasını sınırlayan valfli havalandırma tapaları, hidrolik sistemlerin önemli bir unsurudur. Sadece verimli güç hidroliğindeki uygulamalar için değil, aynı zamanda sıvıların depolanması ve taşınması için tanklar için de uygundur. Ayrıca kimyasal olarak agresif, yanıcı ve toksik buharlı sıvıları, sıvı yakıtları veya proses sıvıları için de uygundur. Bu yazıda ayrıntılı olarak açıklayacağımız akış valfli tapaların versiyonları bu tür uygulamalar için idealdir.

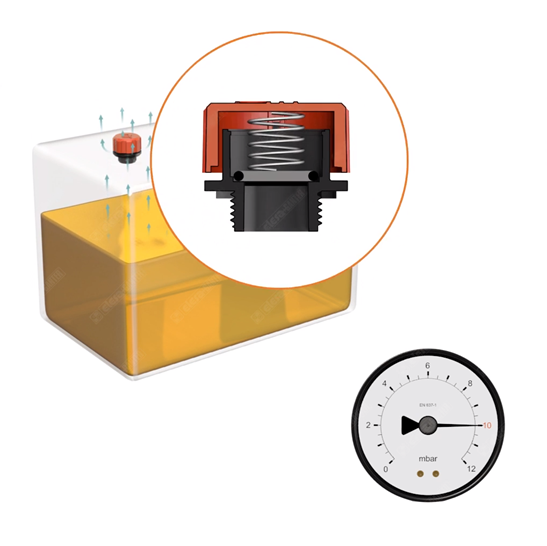

Resim 1. Bir valfin açılması ve havanın dışarı çıkması için basınç uygulandığında nasıl çalıştığına dair bir örnek
Tanka hava beslemesinin sınırlandırılması, tanktaki sıvının kirlenmesini azaltır ve oksidasyon derecesini azaltır. Hidrolik sistemlerde kullanılan sıvıların ve yağların yaşlanma süreçleri, oksidasyon olgusu ile güçlü bir şekilde ilişkilidir. Yağ kimyasal olarak ne kadar az bozunursa, parametreleri o kadar yüksek olur ve daha spesifik olarak, parametrelerinin kararlılığı (yani viskozite), yağlarla çalışan ekipmanın öngörülebilir çalışmasına neden olur. Bu noktada işi hassas ve tekrarlanabilir bir şekilde gerçekleştirebiliyoruz, bu da verimliliğimizin ve etkinliğimizin artması anlamına geliyor.
Sıvı yüzeyi üzerinde aşırı basınç kullanılması da kavitasyon olgusunu azaltır. Hidrolik sistemlerin çalışması, yağın kalitesi ile güçlü bir şekilde ilgilidir. Bu nedenle yağın hava ile karıştırılması, örneğin hidrolik silindirlerin verimliliğinde ve hassasiyetinde bir azalmaya neden olur.
Hava akışını kısıtlayan valfli havalandırma tapaları birkaç tipe ayrılabilir. Ana parametreler, içlerine takılan vanaların sayısı ve çalışma yönü olacaktır. Tek valfli tapalar, hava akış yönü açısından ayırt edilir. Bu nedenle, her zaman temiz havanın içeri akmasına veya tanktaki havayı atmosfere bırakmasına izin veren bir valfe sahip olabiliriz. İki vananın bir tapaya entegre edilmesi, tankın aynı anda havalandırılmasını ve havanın tahliye edilmesini sağlar. Akış valfleri ile belirli bir tip havalandırma tapasını tam olarak nerede kullanabileceğimizi görelim.
Hava giriş valfli tapalar
Tek bir valf ile donatılmış tapalar, örneğin sıvıların taşınması ve depolanması için tasarlanmış tanklar ve özellikle bir tahliye vanasından boşaltılan tanklar için kullanılabilir. Bu tip tapalara bir örnek, esnek bir membran kullanımı sayesinde tanktan hava çıkışının tamamen sıkı bir şekilde kapatılmasına izin veren TVD serisidir. Bu, özellikle buharları kaçamayan kimyasal olarak agresif sıvılar için önemlidir. Tek girişli valf, tankın havalandırılmasına izin verir ve sıvıyı hızlı bir şekilde boşaltmak istediğinizde kullanışlıdır. Yüksek hava akışı değeri bu uygulama için elverişlidir. TVD serisi tapanın çalışma şeması aşağıdaki şekilde gösterilmiştir.

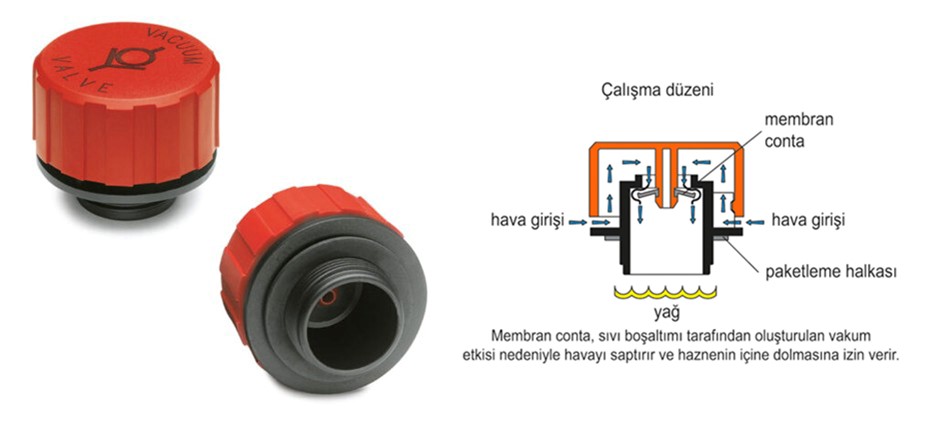

Resim 2. Tanka monte edildikten sonra TVD serisi tapalar ve çalışma şeması
TVD serisi tapalarda yerleştirilen membranın hareketi vakum sayesinde mümkündür. Depoyu boşalttığımızda otomatik olarak görünür. Düşerse, sıvının zar üzerindeki basıncı ayrıca bağlantıyı kapatır. Bu nedenle, tankı bir taşıma aracı olarak rahatça kullanabilmek için çevreyi dışarıya sızan sıvıdan koruyoruz. Tapanın geniş dış boyutları, sıvının tanka kolayca doldurulması için bir yer olarak kullanılmasına izin verir. Mobil taşıma tankları için ideal çözümdür. Mevcut malzemeler, bu tapaların kimyasal olarak agresif sıvılarla temas halinde kullanılmasına izin verir. Bireysel faktörlere karşı dirençle ilgili bilgiler ürün veri sayfasında mevcuttur.
Havalandırma valfleri güvenlik hizmetinde
Havalandırma valfli tapalar emniyet valfi görevi görebilir. Sıvıları depolamak için kullanılan tanklar değişen çevre koşullarına maruz kalmaktadır. Cihazın çalışmasının bir sonucu olarak artan sıcaklık, sıvının hacminde bir artışa ve dolayısıyla yüzeyinin üzerindeki hava basıncında bir artışa neden olur. Depoyu hasardan korumak için fazla havayı serbest bırakabilmeliyiz. Bu amaçla, ayarlanan basınç değeri aşıldığında çalışma elemanının açıldığı tapalar ve havalandırma valfleri imal edilmiştir.
Emniyet valfli kapak, tankın içine sıvı dolgu maddesi olarak kullanılma olasılığı ile karakterize edilir. Bir havalandırma valfinin varlığı, tanktan fazla havanın boşaltılmasının gerekli olduğu sistemlerde kullanılmasına izin verir. Bir köpük hava filtresi ile donatılmış, plastik SFV tapaları bu durumda mükemmel olacaktır. Kurulum için sınırlı alan varsa, havalandırma vanaları seçilebilir. Kompakt boyutları, kelimenin tam anlamıyla her yere kurulmalarını sağlar. GN 881 veya GN 883 serisi burada imdada yetişiyor.
SFV serisinin emniyet valfi tapaları plastikten yapılmıştır ve bir yay vasıtasıyla çalışan sızdırmaz bir valf ile donatılmıştır. Mantarın görünümü ve kesiti aşağıdaki resimde gösterilmiştir.

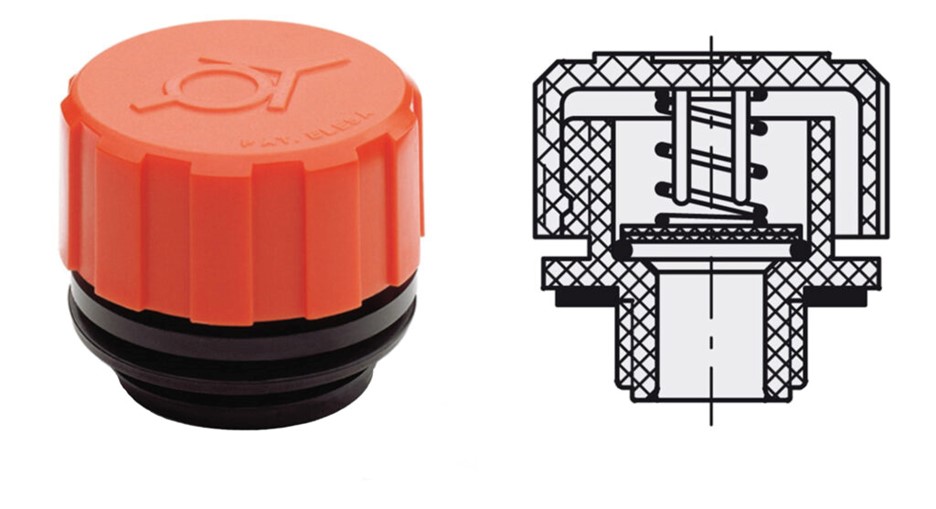

Resim 3. SFV serisi emniyet valfli durdurucu
SFV serisinin özelliği, yüksek hava akış değeri ve tam korozyon direncidir. İki boyutlu versiyon (31 veya 46 mm), fazla alanınız olmayan yerlere kurmanıza olanak tanır. Farklı diş tipleri ve boyutları, uygulamanız için doğru tapayı seçme esnekliği sağlar. Aynısı valf aktivasyon noktası, yani "hassasiyeti" için de geçerlidir. İki valf kanadı açma basıncı (standart: 10 mbar veya 100 mbar) arasından seçim yapabilir veya uygun miktarda farklı bir basınç sipariş edebilirsiniz. Diferansiyel basıncın bir fonksiyonu olarak hava akışı diyagramı ile birlikte teknik detaylar veri sayfasında sunulmaktadır.
Bir havalandırma valfi kullanmak istiyor ancak tapayı sökmek istemiyorsanız, havalandırma valfleri imdada yetişir. Küçük boyutları ve topuz yerine anahtarlı tutamak, alet kullanmadan sökmeyi imkansız hale getirir. Birçok boyutta gelirler ve metalden yapılmıştır. 100 santigrat dereceye kadar sürekli sıcaklıklarda çalışabilirler ve iki mantar tasarımına sahiptirler. Teknik detaylar sonraki resimlerde gösterilecektir.
Resim 4. GN 883 valfinin farklı versiyonları. Üstte A tipi, altta B tipi (filtreli)
Yukarıdaki resimde GN 883 havalandırma valfinin iki versiyonu gösterilmektedir. A olarak işaretlenen sürüm fotoğrafın üst kısmında gösterilir. Çalışması için kullanılan küresel vana, tapa contasının altında alçakta bulunur. B işaretli versiyon paslanmaz çelik bir kapak ile donatılmıştır. Bu versiyondaki valf, conta düzleminin üzerine yükseltilmiştir.
Fazla alanınız olmadığında, ancak sıvı tablası nispeten düşükse, A versiyonu işinizi görecektir. Havalandırma tapasının, sıvı yüzeyinin contanın yüksekliğine yaklaşabileceği bir yere monte edildiği bir durumda, versiyon B'nin kullanılması tavsiye edilir. Versiyondan bağımsız olarak, çok sayıda dişli versiyon ve valf açma basıncı kombinasyonuna sahibiz. Ayrıntılar veri sayfasında mevcuttur.
GN 881 serisinin havalandırma valfleri, GN 883 tip B'ye benzer bir dış tasarıma sahiptir. Aradaki fark, farklı tipte bir havalandırma valfi kullanmalarıdır. Bu, aşağıdaki resimde gösterilmiştir.

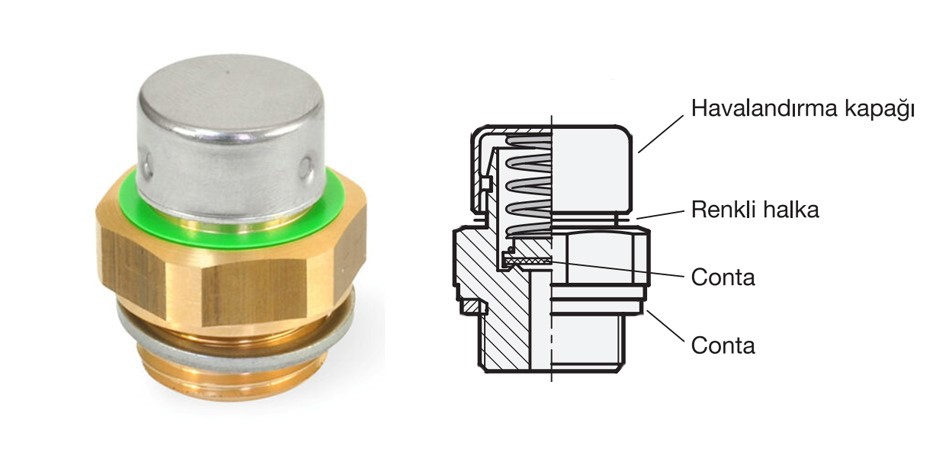

Resim 5: Bir GN 881 serisi havalandırma valfi ve sağdaki kesiti
GN 881 serisi valfler birçok boyutta (farklı boyutlarda ve diş tiplerinde) mevcuttur. GN 881 serisi daha yüksek sızdırmazlık sağlar (contanın varlığı nedeniyle). GN 883 serisi küresel valf ise daha uzun hizmet ömrüne ve daha kompakt bir tasarıma sahiptir. Türünden bağımsız olarak, açma noktaları 200 mbar'lık bir aşırı basınçtır. Bu aşıldığında, sıvı buharlarının uyguladığı basınç yayı sıkıştırır ve tanktaki fazla havayı serbest bırakır. Basınç farkına bağlı olarak hava akışını gösteren bir grafik veri sayfasında gösterilmektedir.
Eş zamanlı havalandırma ve tahliye için valfli tapalar
Sıvının kapalı bir sistemde dolaştığı ve işi yaptığı yerlerde iki valf ile donatılmış havalandırma tapaları kullanılır. Pompa tarafından alınan sıvıdan kaynaklanan tanktaki sıvı seviyesindeki değişiklikler, tankın havalandırılmasını gerekli kılar. Tankın içine akan sıvı, tanktaki sıvı yüzeyinin yükselmesine neden olur ve bu da tankın tahliyesini gerekli kılar. Tankta akan sıvının basıncı ve yoğunluğu ne kadar yüksek olursa, akış değerleri hem havalandırma hem de tahliye tarafındaki tapa tarafından o kadar yüksek gösterilmelidir.
Bu tür sistemlerde aşırı basınç kullanılması, kavitasyon fenomenini azaltan yağ köpürmesi olgusunu ek olarak azaltmaya izin verir. Bu nedenle, tüm sistemin etkisini (akış hızı, sıvı yüzeyinin yüksekliğindeki farklılıklar ve yükseklik değişim hızı) dikkate alarak tanktaki sıvı yüzeyinin üzerindeki hava basıncı seviyesini kontrol etmemiz gerekir.
İki adet tek etkili valf ile donatılmış havalandırma tapalarının imdada yetiştiği yer burasıdır. Bir tapaya yerleştirilmiş iki valf, her iki yönde de (havalandırma ve tahliye) çalışmaya izin verir. Ayrıca, tankın havalandırılması ve tahliyesi için valf açma basıncını seçmenize de izin verir. Tanktaki sıvının buhar basıncı ayarlanan bir değerin üzerine çıktığında, vana açılacak ve fazla miktarı atmosfere bırakacaktır. Sistemde bir basınç düşüşü olması durumunda, hava giriş valfi temiz havanın tanka akmasına izin verecektir.
Elesa+Ganter ürün serisi, tanktaki basıncı korumanıza ve kontrol etmenize olanak tanıyan valfli iki havalandırma tapası versiyonu içerir. SFW serisi ve SMN – SMW serisinden bahsediyoruz. Her iki tapa da 40 mikrometreye kadar partikül çapına sahip havadaki yabancı maddeleri yakalayan ve 100 santigrat dereceye kadar sabit bir sıcaklıkta çalışacak şekilde uyarlanmış bir filtre ile donatılmıştır. Geniş dış boyutları sayesinde yüksek hava akış değerleri ile karakterize edilirken, aynı zamanda tank içine sıvı dolgu maddesi olarak da kullanılabilirler. SFW ve SMN – SMW serisi tapaların çalışma şeması aşağıdaki şekilde sunulmuştur.

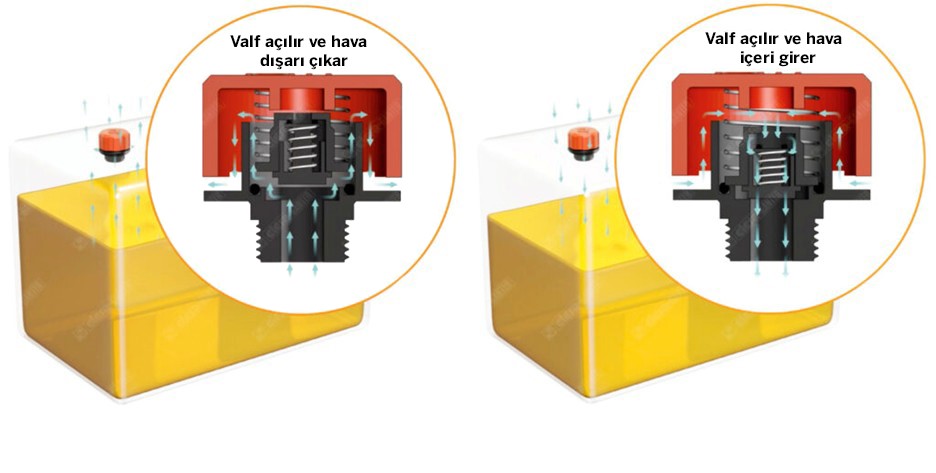

Resim 6. İki valfli havalandırma tapasının çalışma şekli. Solda açık bir havalandırma vanası, sağda tank için açık bir havalandırma vanası var
Yukarıdaki fotoğrafta, havalandırma tapasında bulunan vanaları açmanın iki yolunu görebiliriz. Sol tarafta, basınç 350 mbar'ı aştığında açılan tank havalandırmasının açık vanasını görebiliriz. Açık valf daha sonra aynanın üzerinde biriken sıvı buharlarını ve havayı serbest bırakacaktır. Basınç eşitlendiğinde vana otomatik olarak kapanacaktır. Valfin çalışmasını açıklayan, diferansiyel basıncın bir fonksiyonu olarak hava akışının değerini gösteren ayrıntılı diyagramlar, SFW serisi için BURADA ve SMN-SMW serisi için BURADA veri sayfasında verilmiştir.
Resmin sağ tarafında ise tam tersi bir durum görüyoruz. Tanktan sıvı alındığında tanka hava ekleyebilmeliyiz. Bu, sıvının tanktan dışarı akmasını önleyecek negatif bir basıncın oluşmasını önleyecektir. Bu, özellikle kapalı bir sıvı döngüsünde çalışan sistemlerde önemlidir. Bu, pompanın emme kısmına sıvı verilmesini önler ve bu da kalıcı hasara yol açabilir. Hava giriş valfi 30 mbar'da açılır. Bu, tanktaki sıvı tablası seviyesindeki değişikliklere hızlı bir şekilde tepki vermenizi sağlar.
Özet
Sıvı tanklarının kullanımı ile gerçekleştirmeniz gereken uygulama ne olursa olsun, size yardımcı olabiliriz. Hava giriş valfli tapalar ve tanktan sıvı sızıntısına karşı koruma, sıvıyı taşımanız veya depolamanız gereken yerlerde iyi çalışacaktır. İki valfli tapalar, kapalı bir sistemde sıvı ile çalışan hidrolik sistemlerde iyi çalışacaktır. Havalandırma valfli tapalar, tankın güvenliğini gözetecektir. Yüksek hava çıkış değerleri, çok sayıda form ve versiyon, hemen hemen her uygulamanın gereksinimlerine uyum sağlamanıza olanak tanır. Teknik Danışmanlarımız size yardımcı olmak için buradalar ve doğru çözümü seçmek için ihtiyacınız olan tüm bilgileri size sağlamaktan mutluluk duyacaklar.
