Sensör ayarı sorunu basit bir şekilde nasıl çözülür?

Ağu 20, 2025

Hemen hemen her opereratör, kontrol sistemine bağlı çeşitli tipte sensörlerin kurulması sorunuyla karşılaşır. Sensörler sayesinde, üretim süreçlerinin gidişatını kontrol ederek cihazları kontrol etme yeteneğine sahibiz. Bunları malların varlığını, boyutlarını, malların hareket yönünü, miktarlarını, kalitelerini vb. kontrol etmek için kullanırız.

Üretim hatlarının tasarımı ve modernizasyonu, tasarımcının diğerlerinin yanı sıra sensörleri, işaretleme cihazları, fotoselleri ve diğer bileşenleri gibi sistem bileşenlerinin konumlarını tek tek hassas bir şekilde belirlemesini gerektirir. Çoğu zaman, makine ayarlarına bağlı olarak sensörlerin sürekli olarak ayarlanması da gerekir.

Elesa+Ganter, sensörler gibi çevresel cihazları monte etmek için kullanılan yuvarlak ve kare profillerden (Şekil 1) üretim sistemleri için önerilen çözümler sunar. Kullanım amacına, ayarlama imkanına, gerekli dayanıklılık ve yük kapasitesine bağlı olarak farklı çözümler sunabilmekteyiz.

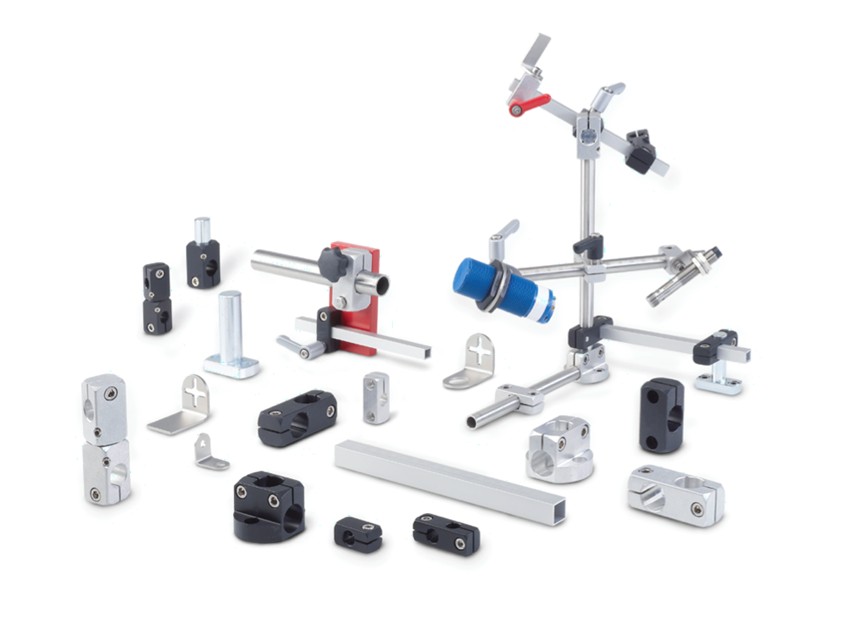

https://www.elesa-ganter.com/static/news/images/TRSekil1.jpgŞekil 1. Evrensel Sensör Montaj Sistemi

Montaj problemi, bir konveyör bandının üzerine monte edilmiş bir sensör örneğinde sunulmuştur. Sorunu anlatabilmek için basit görselleştirmeler kullanılacaktır.

Sorunu çözebilmemizin en basit ve en az mühendislik gerektiren yolu, genellikle konveyörün yan tarafına takılan basit bir bükülmüş düz çubuktur. Düz çubukta sensör için bir delik açılır, çözüm Şekil 2'de gösterilmiştir.

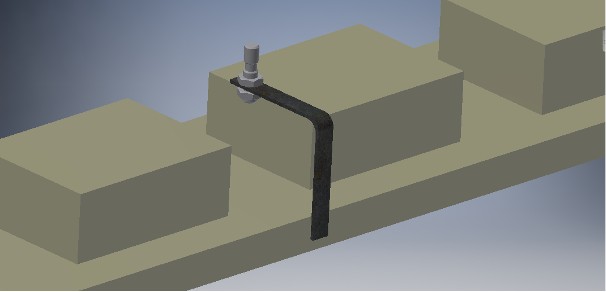

https://www.elesa-ganter.com/static/news/images/TRSekil2.jpgŞekil.2 Düz çubuktan yapılmış armatürün görünümü

Bununla birlikte, bu çözümün birçok dezavantajı vardır: ayarlanabilirlik eksikliği, yapının düşük dayanıklılığı, düşük işçilik estetiği, elemanların zaman alıcı üretimi. Ek olarak, sensörün sinyal kaybetmesine neden olabilecek titreşimler meydana gelir ve bu da montaj hatlarının çalışmamasına neden olur. Kayıp bir sinyal ve hattın durması, bir servis çağrısının arızayı ortadan kaldırmasına neden olabilir ve bu da şirket için yüksek maliyetlere neden olur.

Bu yüzden, Elesa+Ganter ürün yelpazesindeki tüm MSX ve MSR konektörleri ve USMC elemanları ön plana çıkıyor. Aşağıda sensör ayarı problemini çözmenin iki yolu bulunmaktadır.

1. MSX, MSR konektörlerinin uygulanması

MSX ve MSR konektörleri (Şekil 3), sensörleri monte etmek için kullanılan en basit ve en ucuz elemanlardır. Cam elyaf takviyeli poliamid bazlı teknopolimer ve paslanmaz çelik vida ve somunlardan yapılmıştır. Bu malzeme kombinasyonu, korozyon direnci için artan gereksinimlerle birlikte çeşitli çalışma ortamlarında kullanılmalarına izin verir.

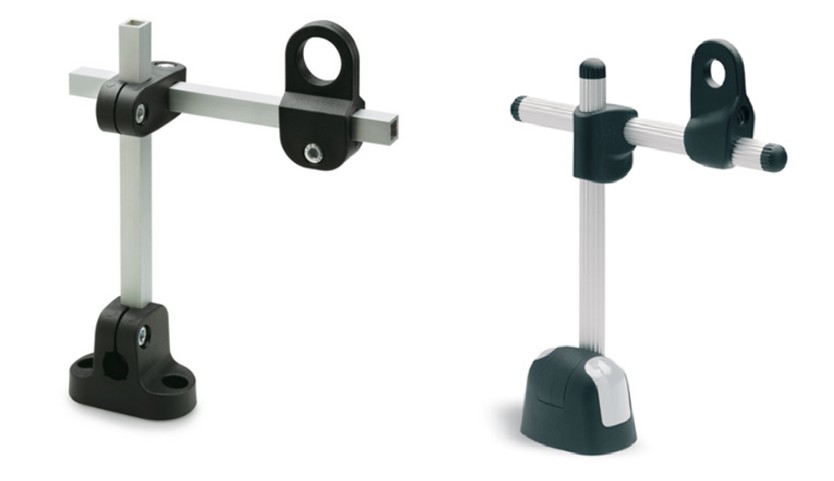

https://www.elesa-ganter.com/static/news/images/TRSekil3.jpgFig.3 Sol resim MSX, sağ resim MSR kullanılan bir dizi konnektör

Sensörü bu gruptaki elemanları kullanarak monte etmek için ilk çözüm, MSX serisindeki konektörlere dayalı bir tasarımdır. Önceki çözüme benzer şekilde, montaj konveyörün yan tarafına yapıldı. Bu, Şekil 4'te gösterilen çok basit bir çözümdür. Sap, MSX plastik konektörler ve yuvarlak profillerle üretilmiştir.

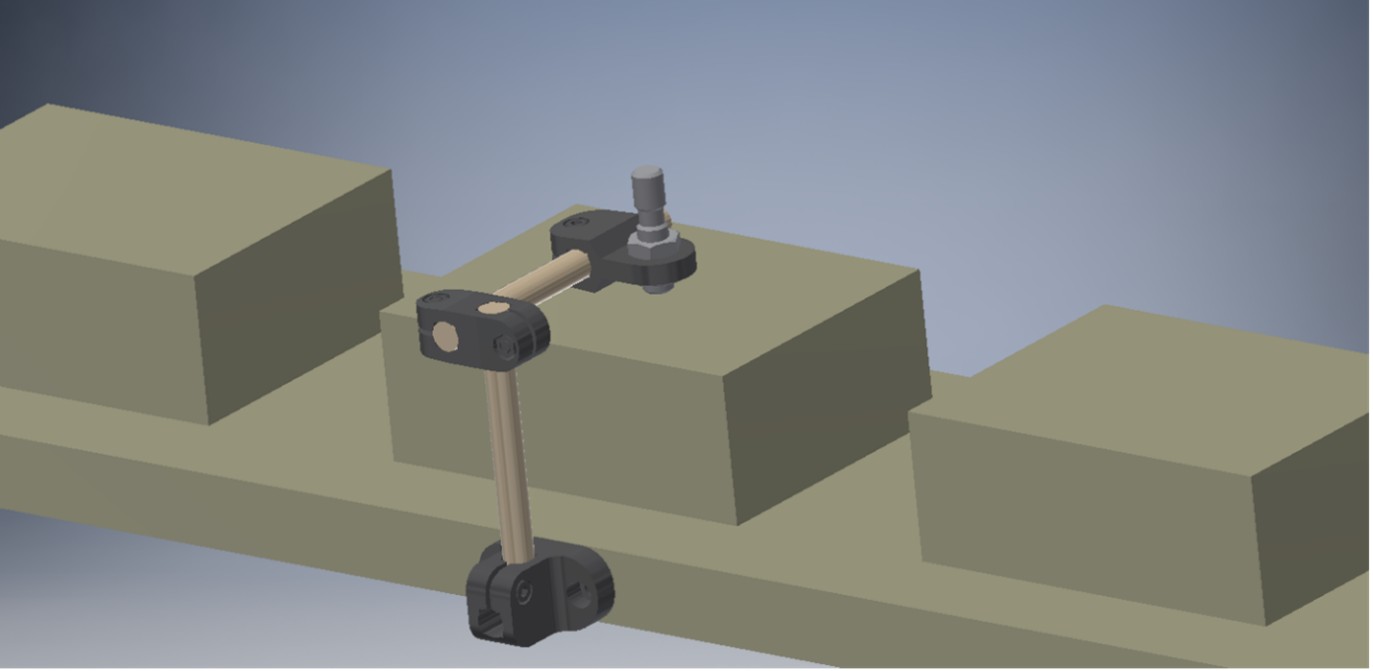

https://www.elesa-ganter.com/static/news/images/TRSekil4.jpgŞekil.4 MSX bağlantı elemanları ile yapılan fikstürlerin görünümü

Sunulan çözüm için aşağıdaki unsurlar kullanılmıştır:

MSX konektör grubu, 10, 12, 14 mm çapında yuvarlak profiller ve 8, 10, 12 mm kenarlı kare profiller ile montaj için önerilir (Şekil 5)

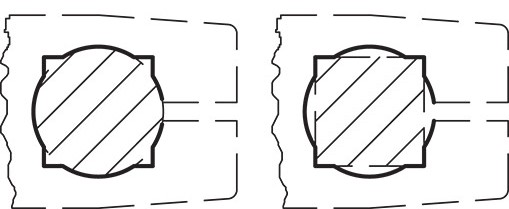

https://www.elesa-ganter.com/static/news/images/TRSekil5.jpgŞekil 5. MSX konnektör profilinin montaj deliğinin görünümü

Bu çözümün avantajları şunlardır:

  • düzgün ayarlama imkanı,
  • Standart ürünlerin kullanımı
  • kurulum kolaylığı,
  • Yuvarlak veya kare profil kullanma imkanı,
  • düşük maliyetli.


2. Evrensel Sensör Montaj Sistemi (USMC) Uygulaması



Standart bileşenler kullanarak sensörlerin montajı sorununa ikinci çözüm, yukarıdakine benzer bir çözümdür. Bununla birlikte, alüminyum konektörlere dayalı Evrensel Sensör Montaj Sistemi (USMC) kullanılır (Şekil 6).

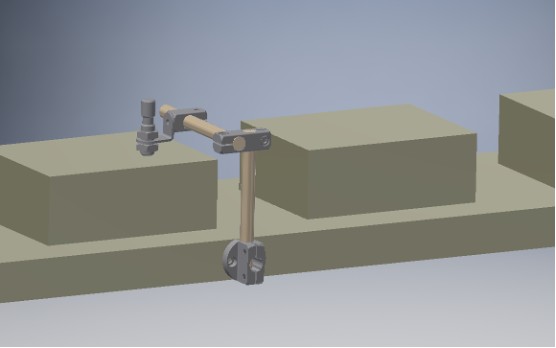

https://www.elesa-ganter.com/static/news/images/TRSekil6.jpgŞekil.6 Alüminyum konektörler kullanılarak yapılan sabitlemenin görünümü

Yukarıda sunulan çözüm için aşağıdaki unsurlar kullanılmıştır:

USMC alüminyum bağlantı elemanlarının kullanılması, örneğin altıgen başlı vidaların GN 511 ayarlanabilir kolla değiştirilmesi gibi tasarımı iyileştirmek için daha fazla fırsat sunar, bu da sensörlerin yeniden konumlandırılmasını önemli ölçüde hızlandırır (Şekil 7). Ek olarak, bu durumda, genellikle üretim koşullarında kaybolan sistemi yeniden şekillendirmek için anahtarlar kullanmak zorunda değiliz.

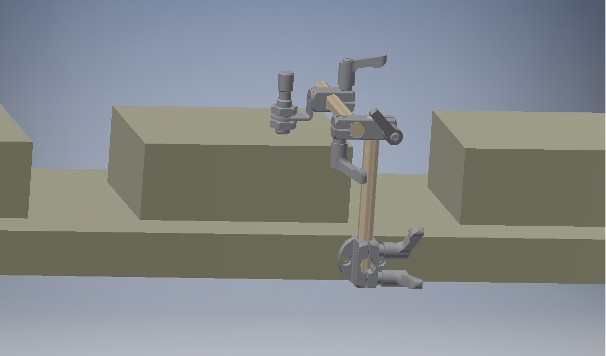

https://www.elesa-ganter.com/static/news/images/TRSekil7.jpgŞekil.7 Ayarlanabilir kollu alüminyum konektörler kullanılarak yapılan sabitlemenin görünümü

Bu çözümün avantajları şunlardır:

  • düzgün ayarlama imkanı,
  • Standart ürünlerin kullanımı
  • kurulum kolaylığı,
  • Yuvarlak veya kare profil kullanma imkanı,
  • yüksek dayanıklılık,
  • 8 mm'den 60 mm'ye kadar çok çeşitli profil boyutları.

USMC evrensel sensör montaj sistemi, makinelere, cihazlara ve üretim hatlarına çeşitli ekipman türlerini (sensörler, görüş sistemleri, panolar vb.) monte etmek için kullanılan yapısal elemanlar grubuna aittir. Bu tip elemanlar sayesinde, kurulum ve ayarlama ile kolaylıkla dayanıklı bir bağlantı yapmak mümkündür.

Gördüğünüz gibi, Elesa+Ganter ürün yelpazesi, çeşitli sensör türlerinin kurulumunu çok profesyonel bir şekilde kolaylaştıran ve hızlandıran birçok unsur içeriyor.

İhtiyaca bağlı olarak, sensörler ve fotoseller veya diğer küçük otomasyon elemanları, en uygun montaj sistemi kullanılarak çeşitli şekillerde monte edilebilir ve ayarlanabilir.

Profil konektörlerinin tamamı aşağıdaki bağlantıda bulunabilir:

Boru bağlantı konnektörleri | Elesa+Ganter
