Makinelerin ve cihazların dış yapılarının tasarımında yer alan mühendisler menteşe seçimi gibi görevlerle karşı karşıyadır. Proje geliştirme aşamasında nelere dikkat edilmelidir? Bunu bu yazımızda açıklamaya çalışacağız.
Menteşe seçimi yapan bir tasarımcının atması gereken ilk adım, ihtiyaçların farkına varmak ve uygulamanın gerektirdiği işlevselliği seçmektir. Menteşeler yalnızca bir kapıyı, kapağı veya başka bir bileşeni eğmek için tasarlanmışsa ve bu işlevsellik yeterliyse, temel menteşeler bu ihtiyaçları karşılayacaktır. Daha önce bahsedilen görevlere ek olarak, menteşenin cihazda ek işlevler gerçekleştirmesi gereken uygulamalar söz konusu olduğunda tasarımcı, kendine özgü özellikleri nedeniyle cihaza yeni işlevler getiren özel bir menteşe kullanabilir. Fonksiyonel menteşelerin ek özellikleri şunları sağlar:

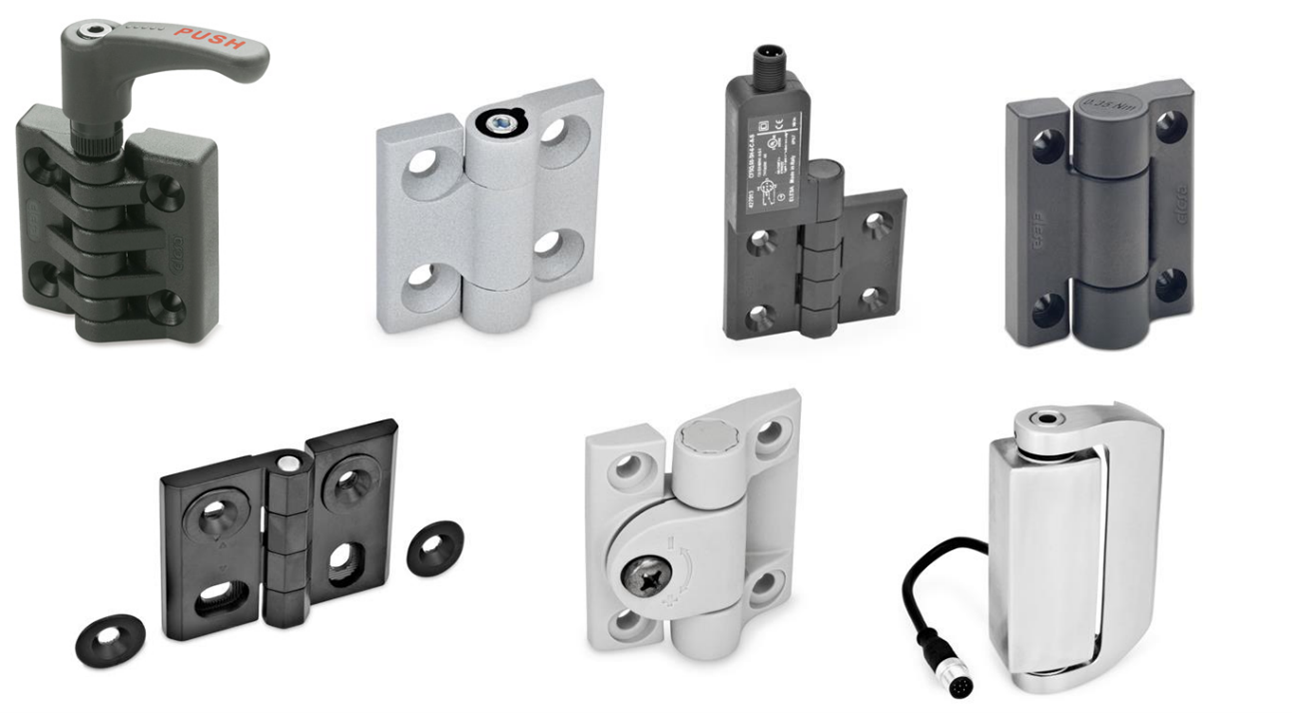

Şekil 1. Elesa+Ganter’in özel menteşeler ürün yelpazesi
Seçimin bir sonraki aşaması, planlanan yapı için kullanılan malzemelerin özelliklerini dikkate almaktır. Metal menteşeler ve kısmen veya tamamen plastikten yapılmış menteşeler arasında seçim yapabiliriz. Metal versiyonlar, yüksek termal direnç ve mekanik mukavemet ile karakterizedir. Elesa+Ganter, epoksi reçine ile kaplanmış çinko döküm, alüminyum, kaplamasız çelik, galvaniz ve birçok paslanmaz çelik türünden yapılmış versiyonlar sunar. Doğru malzeme seçimi, korozyona maruz kalma derecesine ve hedef yapının hijyenik yapısına bağlı olarak yapılmalıdır.
İlginç bir alternatif, teknopolimerden yapılmış menteşelerdir. Bu teknoloji, her şeyden önce sadece plastikler için karakteristik olan bir dizi özelliğe sahipken, mukavemet açısından metal yapılardan daha düşük olmayan elemanlar üretmemize izin veriyor:
Bir sonraki aşamada, planlanan alana ve cihazın doğasına bağlı olarak, istenen kurulum yöntemi belirlenmelidir. En popüler seçim genellikle delikli menteşelerdir. Kuşkusuz avantajları, önden, çoğunlukla silindirik, altıgen veya havşa başlı vidalarla gerçekleştirilen kolay montajı ve basit yapılarıdır. Dış karoserin estetiğini iyileştirmek için bazı parçalar montaj vidalarını maskeleyen kapaklarla donatılmıştır. Hijyeni ve vidalara dışarıdan erişim eksikliğini artırmak istiyorsak (örneğin, yetkisiz kişilerin menteşeleri sökememesi için), o zaman arkadan montaj için tasarlanmış, dişli pimli (Şekil 2), iç kısımda kör delikler veya kaynak/lehimleme için tasarlanmış versiyonlar daha iyi bir seçim gibi görünmektedir. Ayrıca, T yuvalı profillere montaj için önerilen karışık bir montaj yöntemi ve tasarımlara sahip çözümler de vardır.

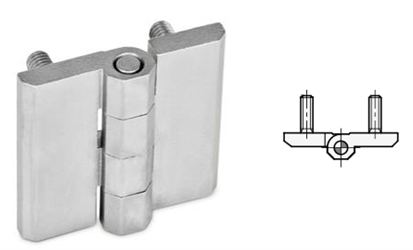

Şekil 2. Dişli pimli C versiyonundaki GN 237 paslanmaz çelik menteşeler, artırılmış hijyenik tasarımları nedeniyle gıda endüstrisinde sıklıkla kullanılmaktadır
Bu aşamada çok önemli bir konu menteşelerin gerekli açılarının ve çalışma aralıklarının belirlenmesidir. Tasarım nedenleriyle, her menteşe tam dönüş aralığında çalışamaz. Belirli bir uygulama için gerekenden daha küçük bir aralığa sahip bir menteşe seçmek, kapak kanadının tamamen açılmasını önleyecektir. Aynı zamanda tasarımcı, menteşe elemanlarının kendi başlarına bir açılma sınırlayıcı oluşturmadığından emin olmalıdır – bu amaçla, tamponlar, önerilen durdurucular (Şekil 3) gibi ayrı elemanların kullanılması veya makine yapısının, menteşenin tam dönüş aralığının kullanılması mümkün olmayacak şekilde tasarlanması gerekir.

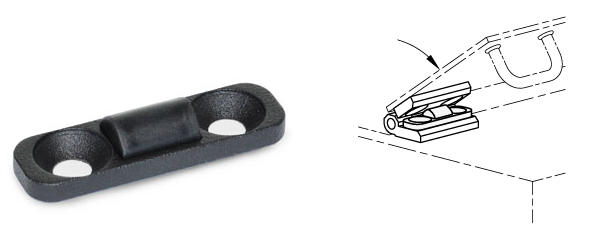

Şekil 3. GN 2374 Menteşe sınırlayıcı durdurma parçaları
Menteşelerin seçiminden sonra menteşe yapısının beklenen yük kapasitesini karşılayıp karşılamayacağını kontrol etmek için mukavemet hesaplamaları yapılmalıdır.
Elesa+Ganter, tüm plastik menteşeleri ve bazı metal menteşeleri bir dizi ayrıntılı mukavemet ve yorulma testine tabi tuttu. Sonuç olarak, menteşenin olası deformasyonlarının kalıcı olmadığı, çalışması için önemli olmadığı ve kalıcı hasara neden olmadığı yıkıcı yüklerin değerleri ve maksimum sınır yüklerin değerleri belirlenmiştir. Belirlenen parametrelere dayanarak, menteşeye etki edecek kuvvetlerin belirtilen aralıkta olup olmadığı kontrol edilmelidir. Kapının ağırlığı, boyutları, menteşeler arasındaki mesafe ve kapağın sabitleneceği konum gibi temel parametreleri bilerek, tek bir menteşeye etki eden kuvvetleri belirlememize yardımcı olacak temel hesaplamaları yapabilir ve ardından sonucu yukarıda belirtilen testlerde belirlenen sınır değerlerle karşılaştırabiliriz (Şekil 4). Bununla birlikte, tasarımcı her zaman laboratuvardakilerden farklı olarak gerçek çalışma koşullarını dikkate almalı ve ürünün belirli bir uygulama için uygun olup olmadığını belirlemelidir. Yük limitleri, ortam koşullarından ve yaşlanma süreçlerinden etkilenir, bu nedenle doğru güvenlik faktörünü seçmek çok önemlidir.

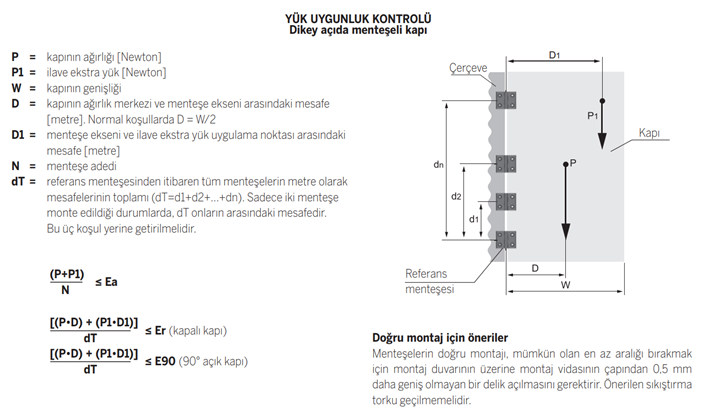

Şekil 4. Menteşelerin mukavemet hesaplamaları
