Ayarlanabilir kollar, eşleşen parçaların konumunu hızlı bir şekilde sıkıştırmak veya kilitlemek için kullanılan sıkıştırma elemanlarıdır. Özel tasarımı sayesinde, geleneksel bir cıvata ve somun kullanımıyla ilgili rahatsızlıkları en aza indirirken, dişli bir bağlantının avantajlarını korumanıza olanak tanır.

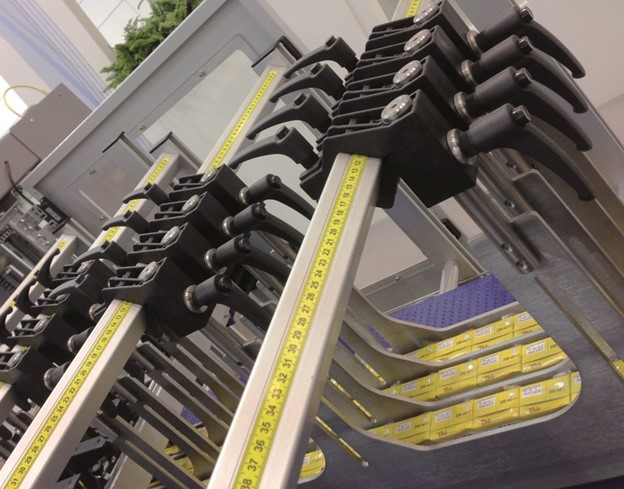

Şişeleme makinesindeki ERX kolları
Altıgen somunun bir anahtarla sıkılması ve gevşetilmesi özellikle uygulamanın sık sık değişim gerektirdiği durumlarda operatör için zaman alıcı ve hantal bir işlemdir. Bu tür bağlantılarla çalışmayı çok daha kolay hale getirmenin bir yolu, bu yerlerde ek aletlerin kullanılmasını gerektirmeyen sıkıştırma kolları kullanmak olacaktır.
Ayarlanabilir tutamak, içten dişli bir manşon veya dişli pim ve buna çok çentikle bağlı ayarlanabilir bir koldan oluşur. Genellikle normal olarak devreye giren kol, torkun burç veya pime aktarılmasına izin verir. Sapın eksenel olarak çekilmesi, mekanizmanın devre dışı kalmasına neden olur. Sıkıştırma sırasında kolu hareket ettirmek için yivler ayrılacak şekilde kaldırın ve istenen konuma çevirin. Tutamağın serbest bırakılması, kolun otomatik olarak geri dönmesine ve yivlerin birbirine kenetlenmesine neden olur (Şekil 1).

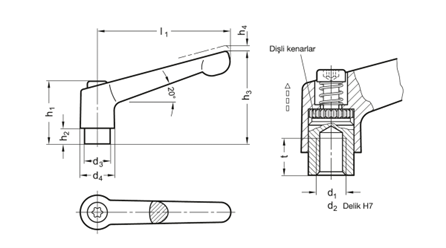

Şekil 1 GN 300 örneğinde ayarlanabilir tutamağın yapısı
Elesa+Ganter tarafından sunulan bazı sıkıştırma kollarının mekanizması da bazen tersine çevrilir, yani dinlenme pozisyonundaki kol gövdeye bağlı değildir ve serbestçe döndürülebilir, ancak ona basılarak yerine geçer. Kol serbest bırakıldığında yivler, geri tepme yayı aracılığıyla otomatik olarak serbest bırakılır (Şek. 3). Bu tip ayarlanabilir kollar, bağlantının yanlışlıkla serbest bırakılmasını veya sıkılmasını önledikleri için güvenli olarak adlandırılır. Bunları, yanlışlıkla sapın devrilmesinin bir kazaya yol açabileceği yerlerde kullanmaya değer.

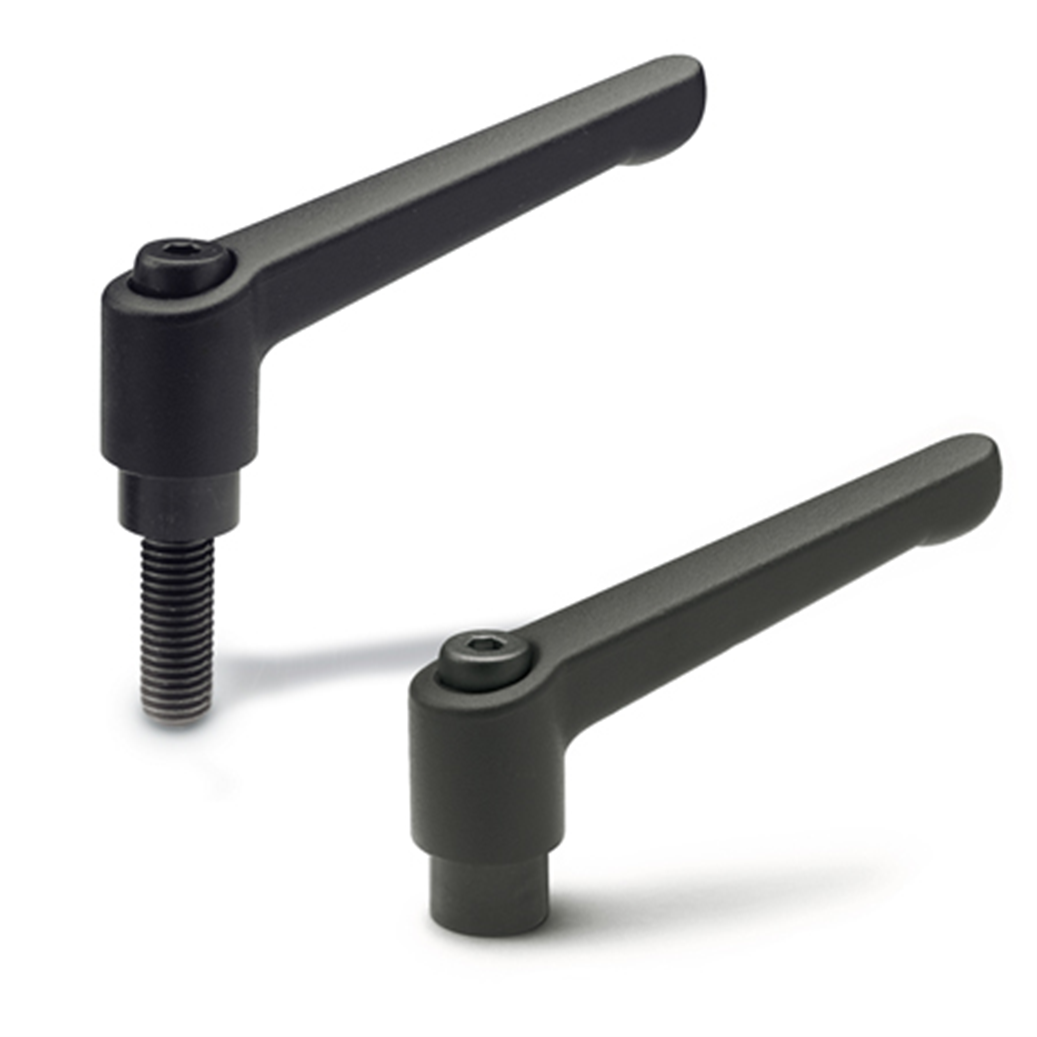

Şekil 2 GN 300 Ayarlanabilir tutamaklar
Ek aletler kullanmadan bağlantıların hızlı ve rahat bir şekilde sıkılmasına ve sökülmesine ek olarak, ayarlanabilir tutamakların bir dizi başka avantajı vardır. Özellikle dikkat çekici olan, çok sınırlı bir kol dönüşü aralığı ile çalışabilme yeteneğidir.
Ayarlanabilir kollar, özellikle kolun dönme açısının alan yetersizliği nedeniyle sınırlı olduğu durumlarda kullanışlıdır. yivler, kol kelepçesini gevşetmeden kolun herhangi bir konuma hareket ettirilmesini sağlar. Dişli bağlantıyı sıkıştırdıktan sonra kolu en uygun konuma hareket ettirmek de önemlidir, böylece makinenin diğer (örn. hareketli) elemanlarıyla çarpışmaz ve operatör için bir tehdit oluşturmaz (örn. cihazın veya üretim hattının kenarının dışına taşar).

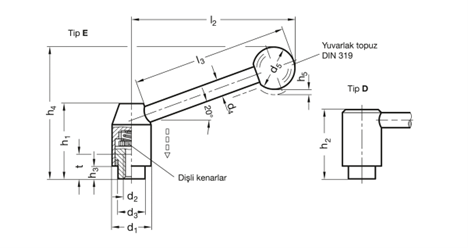

Şekil 3 GN 312 emniyetli ve ayarlanabilen bir kol mekanizmasının yapısı
Ayarlanabilir kollar, sensörleri takmak, kafaları işaretlemek, konveyörlerin yan bantlarını, ayarlanabilir kelepçeleri sıkıştırmak vb. için kullanılan ayarlanabilir konektörlerin hızlı bir şekilde değiştirilmesi ve ayarlanması için elemanlar olarak mühendislik endüstrisi için mükemmeldir. Bu tür tutamaklar, orta ve yüksek sıkma torklarına, yüksek sıcaklıklara ve yağlayıcılara karşı dirence dayanıklı olmalıdır. Bu tür yerlerde GN 300, GN 101, GN 212.3, GN 125, GN 6337.3 m.in, ERZ en iyi sonucu verecektir.
Ergonominin, ilginç tasarımın ve geniş bir renk yelpazesinin mevcudiyetinin son derece önemli olduğu rehabilitasyon, spor ve sahne ekipmanı uygulamaları için ERX, MRX ve GN 300.1 serisinden kollar ön plana çıkmaktadır.

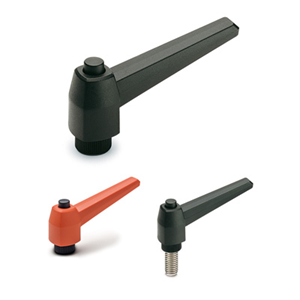

Şekil 4 MRX ayarlanabilir tutamaklar
Bununla birlikte zorlu hava koşullarına maruz kalan yerler söz konusu olduğunda, örneğin ERX-SST, MRX-SST, GN 300.1, GN 101.1, GN 126.1 gibi korozyona dayanıklı kolların kullanılması gerekir.
Korozyon direnci gereksinimlerinin yüksek olduğu ortamlarda, örneğin deniz suyu ile temas durumlarında, kimyasal tesislerde, ancak hepsinden önemlisi gıda ve ilaç endüstrilerinin hemen hemen her yerinde, kimyasal maddelere karşı daha fazla dirençli kolların kullanılması gerekir. İkinci durumlarda, gereksiz boşluklar olmadan ve geniş kenar yarıçapları ve düşük yüzey pürüzlülüğü ile hijyenik bir tasarım çok arzu edilir. Aynı zamanda, bu tür tutamaklar orta ve yüksek sıkma torklarına dayanıklı olmalıdır. Yukarıdaki uygulamalar için önerilen kollar örneğin GN 300.5, GN 300.6 ve daha az hijyenik uygulamalarda GN 212.5, GN 125.5'tir.
