Birçok tesisin geniş üretim hatları ve aralarına yerleştirilmiş konveyör bantları bulunmaktadır. Taşınan elementlerin yelpazesi çok geniştir; tek bir elementten, örneğin tablet veya şişeden başlayarak, karton veya paket gibi toplu ambalajlara kadar. Son aşamada, kartonlar veya paketler Euro paletlerine yerleştirilir. Bu taşıma süreçlerinin her birinin ele alınması gereken kendi sorunları vardır.
Bugün, son aşamanın çözümlerine, özellikle ürünün paletleme robotuna taşınırken dönmesini önleme konusunu inceleyeceğiz. Daha büyük yüklerin taşınmasında sıkça kullanılan bir çözüm, taşıma hatlarını bantlarla donatmaktır; böylece mallar kaymadan kaçması engellenir. Özel dikkat gerektiren yerler eğriler ve yükseltilerdir. Şekil 1. Şişe taşıma hattı örneği gösterilmiştir.
Şekil 1. Bantlı konveyörün görünümü
Sert yan kılavuzlarla çözüm en basit ve en ekonomik yöntemdir, ancak birçok dezavantajı vardır. Bu şekilde yapılan bant, taşınan ürünün kontrolsüz dönmesine karşı koruma sağlamaz. Çoğu zaman yan kılavuzlar POM(asetal bazlı teknopolimer)'dan yapılır ve genellikle bunlar da sıradan çelik çubuklardır.
Müşterilerimizden biri, paketlerin lineer konveyörlerde eğriler üzerinde dönmesi sorunuyla bize geldi; bu sorun ürünün palet robotuna yanlış yönde düşmesine neden oldu. Bu durum hattın kesintisine ve verimliliğinde önemli bir düşüşe neden oldu. Yan kılavuzlar, çapı 10 mm olan sıradan paslanmaz çubuktan yapılmıştı ve paketin eğri üzerindeki hareketi sırasında sürtünme direnci o kadar yüksekti ki bu da paketin dönmesine neden oluyordu (Şekil 2):
Şekil 2 Konveyörün basitleştirilmiş görünümü
Ürünün uzun tarafı hareket yönüne dik olarak döndüğünde, robot konveyörden onu almakta sorun yaşardı. Taşınan ürünün basitleştirilmiş bir görünümü Şekil 3'te gösterilmiştir.
Şekil 3 Paletleme robot çalışma görünümü
ELESA+GANTER bileşenleri, daha doğrusu GLA makaralı yan kılavuzlar (Şekil 4), bu sorunun çözümünde faydalı oldu. Anodize alüminyum muhafazalar halinde sunulmakta ve rulolar asetal bazlı teknopolimerden (POM) imal edlilmiştir. Silindir pinleri AISI 304 paslanmaz çelikten yapılmıştır.
 ve uygulama örnekleri.png)
Şekil 4. GLA serisi (yan kılzvuzlar) ve uygulama örnekleri.

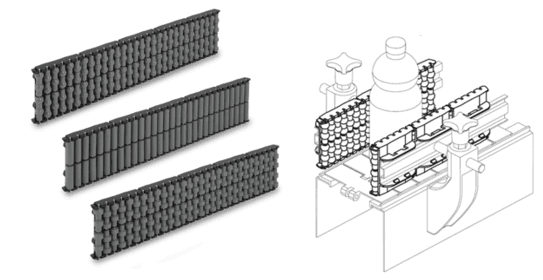

Eğriler GLB mafsallı yan kılavuzlarla kaplıdır (şekil 5). GLB serisi kılavuzlar, konveyör bantlarında daha büyük dikey boyutlara sahip ürünlerin yönlendirilmesi için önerilen kendi kendini destekleyen modüllerdir. Gövde asetal bazlı teknopolimerden (POM) yapılmış, pinler ise AISI 304 paslanmaz çelikten yapılmıştır. GLB-2 eklemli kılavuzlar, özellikle sıvıların olduğu ve sık yıkanmaya maruz kalan ortamlar için uygundur, örneğin doldurma hatlarında.
Şekil 5. GLB-2 serisi eklemli yan kılavuzlar ve uygulama örnekleri.
Eklemli yan kılavuzların bağlantı sistemi, 500 mm dış eğrilik yarıçapı ve 350 m iç eğrilik yarıçapı oluşturulmasına olanak tanır (şekil 6).
Şekil 6: Eklemli yan kılavuzlar için bükme yarıçapları.
Yukarıda bahsedilen tüm yan, orta ve eklemli kılavuzlardaki rulolar özel bir profile sahiptir, taşınan ürünler için önerilir ve şunları içerebilir:
Tarif edilen uygulamada, GLA-2-RS yükseltilmiş kılavuzlar düz bölümlerde kullanılmıştır (taşınan malların yüksekliği nedeniyle, yani paket içindeki plastik şişeler). Virajlarda GLB-2-RS eklemli yan kılavuzlar kullanılır. Sonunda, taşınan ürünün rotasyonu sorunu için bir reçete çıktı ve üretimi önemli ölçüde hızlandırdı. Böylece müşterimiz, paletleme için malların yanlış düzenlenmesinden kaynaklanan durakma süresini azalttı.
Yeni bir proje yürütüyorsanız veya mevcut bir proje kurulumunu yükseltmeniz gerekiyorsa, Elesa+Ganter'in teknik departmanıyla iletişime geçmenizi öneriyoruz; teknik departmanımız herhangi bir teknik sorunu en iyi şekilde çözmenize yardımcı olmaktan memnuniyet duyacaktır.
